🟠 محصولات شرکت ارتعاش گستر پیمان:

در قلب تپنده صنایع مدرن کشور، جایی که خطوط لوله، شریان‌های حیاتی انتقال انرژی و مواد هستند، نیاز به راه‌حل‌های مهندسی پیشرفته برای مدیریت چالش‌هایی نظیر ارتعاشات، انبساط‌های حرارتی و ناهماهنگی‌ها بیش از هر زمان دیگری احساس می‌شود. شرکت ارتعاش گستر پیمان (تاسیس ۱۳۷۹) به عنوان یکی از پیشگامان و تولیدکنندگان تخصصی اتصالات انعطاف‌پذیر (Flexible Joints) در ایران، نقشی کلیدی در تضمین ایمنی، پایداری و کارایی این سیستم‌های حیاتی ایفا می‌کند.

در دنیای صنعت، که در آن هر قطعه و تجهیز باید با بالاترین استانداردها مطابقت داشته باشد، محصولات ارتعاش گستر پیمان به عنوان راه‌حل‌هایی قابل اعتماد برای پیچیده‌ترین مسائل صنعتی مطرح می‌شوند. این شرکت با تکیه بر دانش فنی، مهندسی معکوس و طراحی بر اساس استانداردهای معتبر جهانی نظیر DIN, EJMA, ASME, ISO, FSA, ESA، سبد محصولات متنوعی را ارائه می‌دهد که هر یک برای کاربردی خاص در صنایع نفت، گاز، پتروشیمی، نیروگاهی، فولاد، سیمان و تاسیسات ساختمانی طراحی شده‌اند.

---

🔶 لیست جامع و بررسی تخصصی محصولات تولیدی شرکت ارتعاش گستر پیمان

محصولات این شرکت را می‌توان به چهار دسته اصلی تقسیم کرد که هر کدام شامل زیرمجموعه‌های تخصصی‌تری هستند. در ادامه، به صورت لیستی و با توضیحات گسترده به هر یک می‌پردازیم:

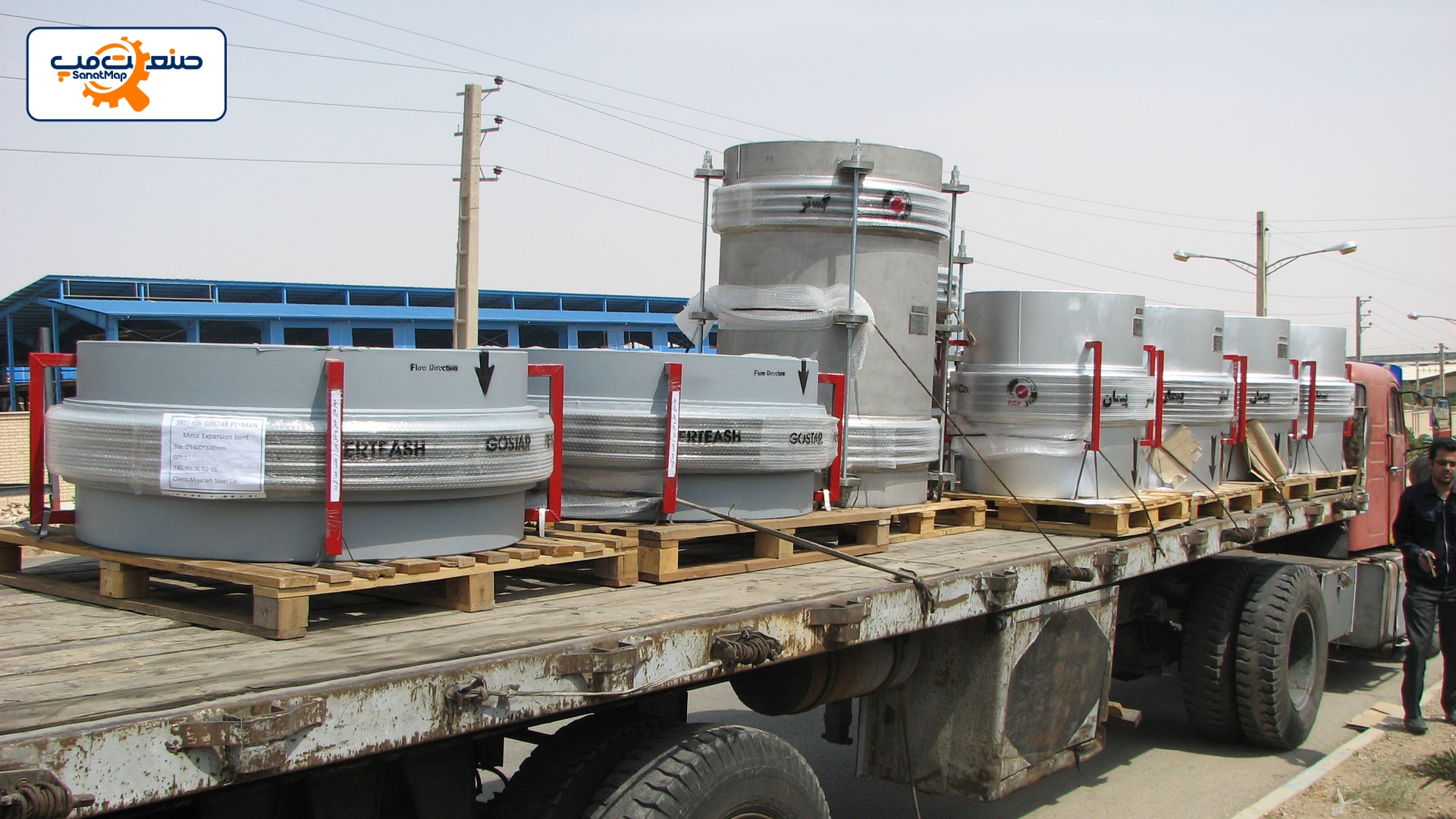

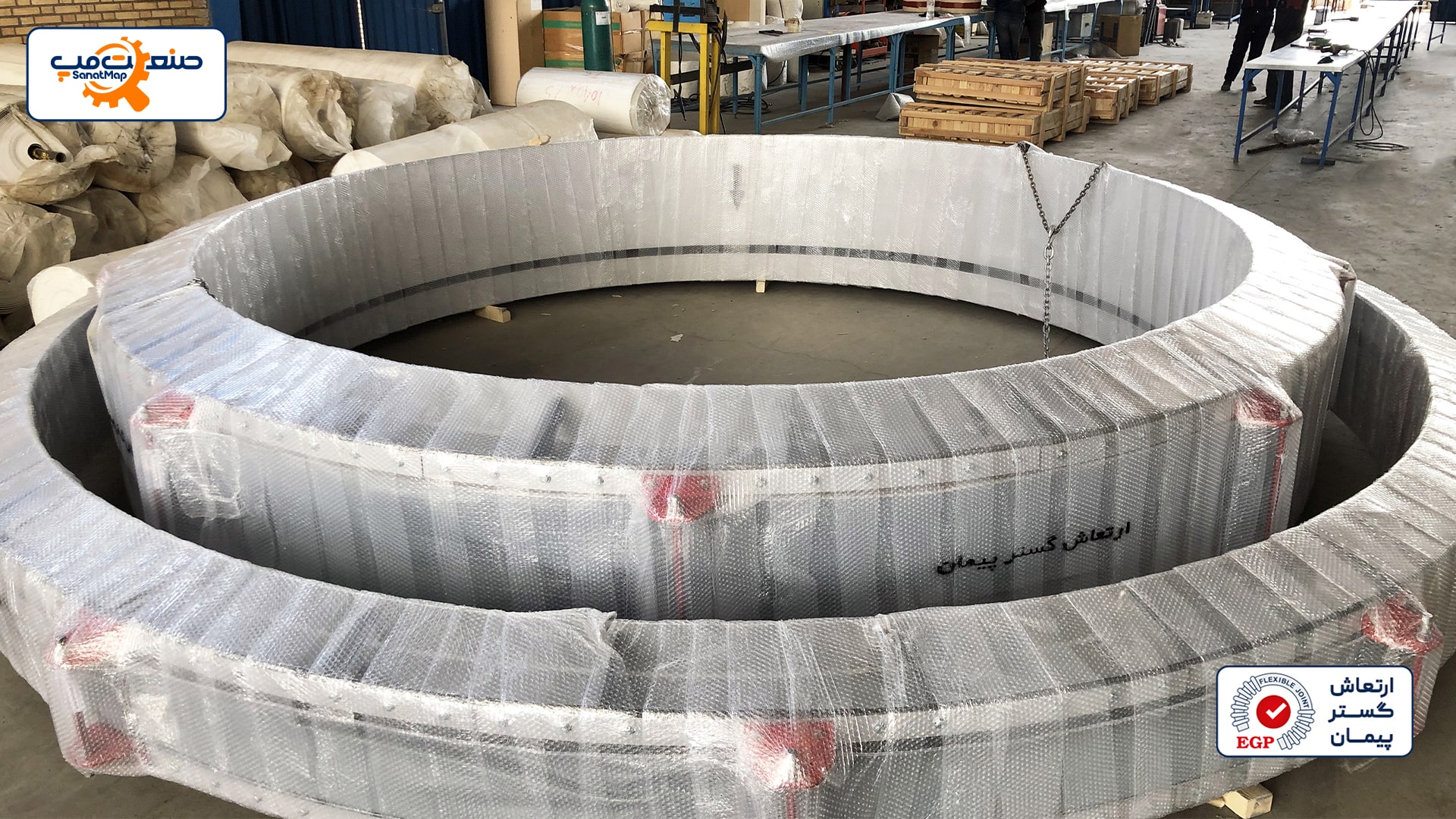

🔸 1. اتصالات آکاردئونی فلزی (اکسپنشن جوینت‌ها / کمپنساتورها)

اتصالات آکاردئونی فلزی، که اغلب با نام‌های اکسپنشن جوینت (Expansion Joint) یا کمپنساتور (Compensator) شناخته می‌شوند، ستون فقرات سیستم‌های لوله‌کشی در دما و فشارهای بالا هستند. وظیفه اصلی این قطعات، جذب حرکات ناشی از انبساط و انقباض حرارتی خطوط لوله، جذب ارتعاشات مکانیکی و اصلاح ناترازی‌‌های (Misalignment) موجود در زمان نصب است.

ساختار و عملکرد:
مهم‌ترین عضو یک اکسپنشن جوینت فلزی، بخش انعطاف‌پذیر آن یعنی بیلوز (Bellows) است. بیلوز یک استوانه فلزی نازک و چین‌دار (آکاردئونی) است که معمولاً از فولاد ضد زنگ (Stainless Steel) گریدهای ۳۰۴، ۳۱۶ یا ۳۲۱ ساخته می‌شود تا مقاومت بالایی در برابر خوردگی و دماهای بسیار بالا (تا ۸۰۰ درجه سانتی‌گراد و بالاتر) یا بسیار پایین (Cryogenic) داشته باشد. این چین‌ها به بیلوز اجازه می‌دهند تا مانند یک فنر فشرده، کشیده یا خم شود و تنش‌های مخرب را از روی خط لوله و تجهیزات متصل به آن (مانند توربین‌ها، پمپ‌ها و مخازن) بردارد.

انواع محصولات آکاردئونی فلزی:
شرکت ارتعاش گستر پیمان انواع مختلفی از این اتصالات را برای پوشش دادن انواع حرکات تولید می‌کند:

• اکسپنشن جوینت محوری (Axial): رایج‌ترین نوع که برای جذب حرکت در راستای محور لوله (افزایش یا کاهش طول) طراحی شده است.
• اکسپنشن جوینت جانبی (Lateral): برای جذب حرکات عمود بر محور لوله (حرکت به چپ و راست یا بالا و پایین) استفاده می‌شود.
• اکسپنشن جوینت زاویه‌ای (Angular): برای جذب خمش یا چرخش زاویه‌ای در یک صفحه طراحی شده است.

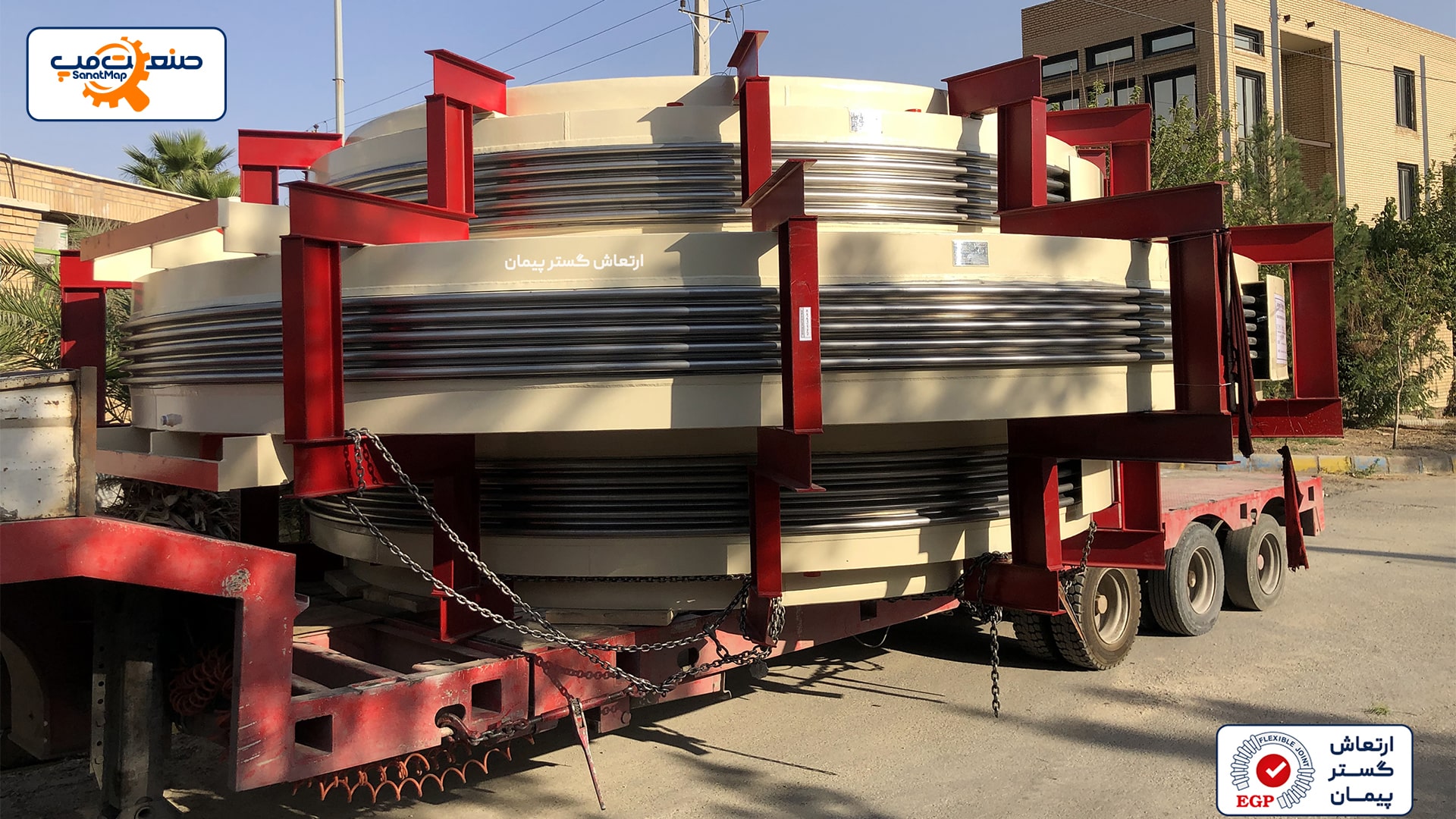

• اکسپنشن جوینت یونیورسال (Universal): ترکیبی از دو بیلوز که توسط یک لوله میانی به هم متصل شده‌اند و قادر به جذب همزمان حرکات محوری، جانبی و زاویه‌ای در مقادیر زیاد هستند.

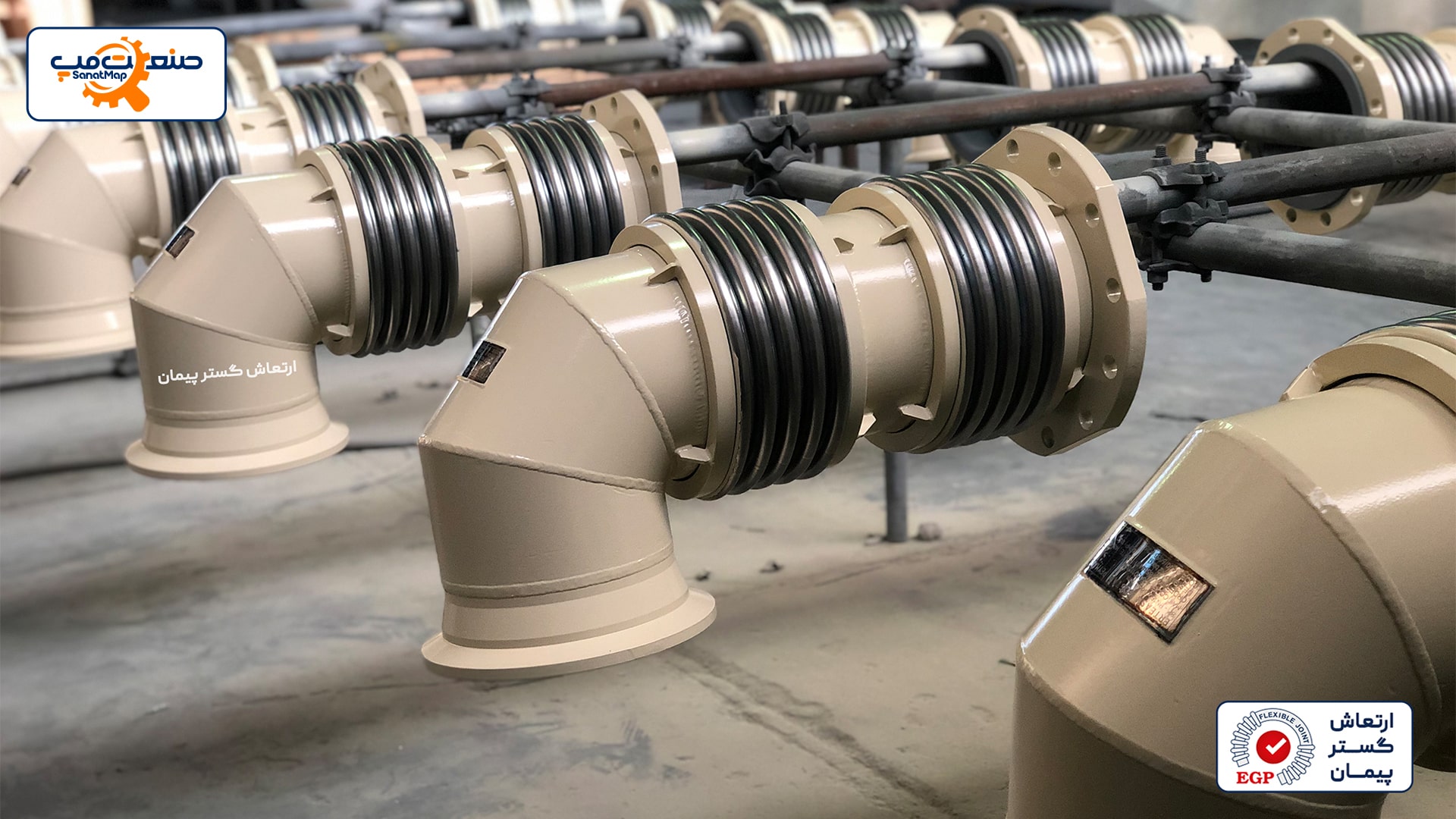

• اتصالات مهاردار (Tied/Restrained): این اتصالات دارای میل مهار (Tie Rods) هستند که نیروی تراست (Thrust Force) ناشی از فشار داخلی سیال را مهار می‌کنند و فقط اجازه حرکت جانبی یا زاویه‌ای مشخصی را می‌دهند. این امر از وارد آمدن بار اضافی به پایه‌های خط لوله جلوگیری می‌کند.
• اتصالات چهارگوش (Rectangular): همانطور که از نامش پیداست، دارای مقطع مربع یا مستطیل (گاهی با گوشه‌های گرد) هستند و به طور خاص در داکت‌ها (Ducts)، سیستم‌های تهویه مطبوع صنعتی، اگزوز توربین‌های گازی و کوره‌ها کاربرد دارند.

کاربردها در صنعت:
این محصولات در صنایع سنگین مانند نفت و گاز (در خطوط انتقال)، پتروشیمی‌ها (در راکتورها و مبدل‌های حرارتی)، نیروگاه‌ها (در خطوط بخار و اگزوز توربین‌ها)، صنایع فولاد و سیمان که با دماهای بسیار بالا سروکار دارند، حیاتی هستند.

🔸 2. لرزه‌گیرهای لاستیکی (Rubber Expansion Joints)

لرزه‌گیرهای لاستیکی راه‌حلی ایده‌آل برای سیستم‌هایی با دما و فشار متوسط (معمولاً تا ۱۴۰ درجه سانتی‌گراد و ۲۵ بار فشار) هستند که در آن‌ها چالش اصلی، جذب ارتعاشات (Vibration Damping) و کاهش نویز (Noise Reduction) است.

ساختار و عملکرد:
این اتصالات از یک بدنه الاستومری انعطاف‌پذیر (ساخته شده از لایه‌های لاستیک و الیاف تقویت‌کننده) و دو فلنج فلزی در دو انتها برای اتصال به خط لوله تشکیل شده‌اند. بخش لاستیکی معمولاً به صورت یک یا چند قوس (Arch) طراحی می‌شود تا انعطاف‌پذیری حداکثری را فراهم کند.

مزیت بزرگ لرزه‌گیرهای لاستیکی نسبت به نمونه‌های فلزی، انعطاف‌پذیری بسیار بالا، وزن کم، نصب آسان (بدون نیاز به گسکت اضافی) و قابلیت فوق‌العاده در جذب شوک‌های ناگهانی سیال مانند ضربه قوچ (Water Hammer) است. همچنین این اتصالات عایق الکتریکی هستند که در برخی کاربردها مانند سیستم‌های حفاظت کاتدی اهمیت دارد.

انواع محصولات لرزه‌گیر لاستیکی:
ارتعاش گستر پیمان این محصولات را با متریال‌های مختلف برای سازگاری با سیالات گوناگون تولید می‌کند:

• متریال EPDM: برای کاربردهای عمومی آب، هوا و مواد اسیدی یا قلیایی ملایم و مقاومت دمایی مناسب.
• متریال NBR: گزینه‌ای عالی برای خطوط حاوی مواد نفتی، روغن‌ها و سوخت‌ها.
• متریال NR/CR (نئوپرن): اغلب در سیستم‌های تهویه مطبوع (HVAC) و آب دریا استفاده می‌شود.

از نظر ساختاری نیز به دسته‌های زیر تقسیم می‌شوند:

• لرزه‌گیر تک قوس (Single Arch): نوع استاندارد و پرکاربرد.
• لرزه‌گیر چند کوهانه (Multi-Arch): برای جذب حرکات بیشتر.
• لرزه‌گیر مهاردار (Tied): مجهز به میل مهار برای کنترل حرکات و جلوگیری از کشیدگی بیش از حد تحت فشار.

کاربردها در صنعت:
کاربرد اصلی این قطعات در ورودی و خروجی (Suction/Discharge) تجهیزات مکانیکی دوار مانند پمپ‌ها، کمپرسورها، فن‌ها و چیلرها است. همچنین در سیستم‌های تهویه مطبوع (HVAC) ساختمان‌های بزرگ، تصفیه‌خانه‌های آب و فاضلاب و صنایع دریایی به وفور یافت می‌شوند.

🔸 3. شیلنگ‌های انعطاف‌پذیر (Flexible Hoses)

شیلنگ‌های انعطاف‌پذیر برای اتصال دو نقطه که دارای حرکت نسبی، ارتعاش مداوم یا ناهماهنگی ثابت هستند، استفاده می‌شوند. این محصولات راه‌حلی برای انتقال سیالات در مسیرهای غیرثابت یا پیچیده ارائه می‌دهند.

الف) شیلنگ‌های فلزی (Metal Hoses):
این محصولات که اغلب به عنوان شیلنگ حصیری نیز شناخته می‌شوند، از دو بخش اصلی تشکیل شده‌اند:

1. لوله خرطومی داخلی (Corrugated Hose): یک لوله فلزی (معمولاً استنلس استیل) با دیواره نازک و چین‌دار که وظیفه آب‌بندی و انتقال سیال را بر عهده دارد و انعطاف‌پذیری را تامین می‌کند.
2. روکش حصیری (Braid Layer): یک یا چند لایه توری بافته شده از سیم‌های فولادی ضد زنگ که بر روی لوله خرطومی قرار می‌گیرد و مقاومت شیلنگ در برابر فشار داخلی و آسیب‌های فیزیکی خارجی را به شدت افزایش می‌دهد.

ویژگی‌ها:
این شیلنگ‌ها مزایای اکسپنشن جوینت‌های فلزی (مقاومت در برابر دمای بالا و پایین، مقاومت شیمیایی) را با انعطاف‌پذیری بسیار بالای یک شیلنگ ترکیب می‌کنند. آن‌ها برای جذب ارتعاشات با فرکانس بالا و اتصال به تجهیزات متحرک عالی هستند.

کاربردها در صنعت:
در صنایع پتروشیمی برای انتقال مواد شیمیایی، در صنایع برودتی (Cryogenic) برای انتقال گازهای مایع (مانند اکسیژن و نیتروژن مایع)، در خطوط بخار، خطوط روغن داغ و همچنین در اتصالات خروجی اگزوز موتورهای دیزل ژنراتور، نشست مخازن و مقاوم‌سازی خطوط لوله به حرکت‌های ناشی از زلزله‌های احتمالی کاربرد فراوان دارند.

ب) شیلنگ‌های کامپوزیت (Composite Hoses):
اگرچه در دسته‌بندی اصلی سایت کمتر به آن پرداخته شده، اما شیلنگ‌های کامپوزیت بخش مهمی از راه‌حل‌های انعطاف‌پذیر هستند. این شیلنگ‌ها از لایه‌های متعدد پلیمری و پارچه‌های مختلف (مانند پلی‌پروپیلن) ساخته شده‌اند که بین دو مارپیچ سیمی (داخلی و خارجی) محبوس شده‌اند. مزیت اصلی آن‌ها وزن بسیار سبک، انعطاف‌پذیری فوق‌العاده (حتی در قطرهای بزرگ) و مقاومت شیمیایی بسیار بالا در برابر طیف وسیعی از مواد شیمیایی خورنده است.

کاربردها:
عمدتاً در عملیات بارگیری و تخلیه تانکرها (کامیون و کشتی)، اسکله‌های نفتی و انتقال مواد شیمیایی خاص استفاده می‌شوند.

🔸 4. اتصالات پارچه‌ای (نسوز) (Fabric Expansion Joints)

برای کاربردهایی که دما از حد تحمل فلزات (بالای ۸۰۰ تا ۱۰۰۰ درجه سانتی‌گراد) فراتر می‌رود و فشار سیستم پایین است (مانند فشار اتمسفریک)، تنها راه‌حل مهندسی، استفاده از اتصالات پارچه‌ای است، این اتصالات با توجه به اینکه ضریب فنریت نزدیک به صفر دارند، تقریبا هیچ نیرویی بر اثر ضرایب فنریت نیز به خط لوله باز نمی‌گردانند.

ساختار و عملکرد:
این اتصالات، راه‌حل‌های مهندسی‌شده و چند لایه‌ای هستند که هر لایه وظیفه خاصی دارد:

• لایه داخلی (Gas Seal): معمولاً از پارچه‌های پوشش داده شده با PTFE یا فایبرگلاس با روکش‌های مخصوص ساخته می‌شود تا آب‌بندی در برابر گازهای داغ را تضمین کند.
• لایه عایق (Insulation): از مواد نسوز مانند پشم و پتوی سرامیک یا پشم و پتوی شیشه (که در سایت به عنوان “عایق نسوز” و “پارچه نسوز” نیز به آن‌ها اشاره شده) برای کاهش دما و محافظت از لایه‌های بیرونی استفاده می‌شود.
• لایه تقویتی/خارجی: یک لایه ساختاری که کل مجموعه را در کنار هم نگه می‌دارد و در برابر شرایط محیطی محافظت می‌کند.

ویژگی‌ها:
مزیت اصلی این اتصالات، توانایی جذب حرکات بسیار بزرگ در هر سه جهت (محوری، جانبی و زاویه‌ای) به صورت همزمان است. آن‌ها همچنین در برابر سایش ناشی از ذرات معلق در گازهای داغ و خوردگی شیمیایی ناشی از گازهای اسیدی (مانند SOx و NOx) بسیار مقاوم هستند.

کاربردها در صنعت:
کاربرد انحصاری این محصولات در صنایع سیمان (خروجی کوره‌ها و داکت‌های پیش‌گرم‌کن)، صنایع فولاد (کوره‌های ذوب)، نیروگاه‌ها (خروجی اگزوز توربین‌های گازی، سیستم‌های گوگردزدایی)، و به طور کلی در هر مسیری که گازهای داغ، غبارآلود یا خورنده را منتقل می‌کند، می‌باشد.

---

🟢 نتیجه‌گیری: چرا شرکت ارتعاش گستر پیمان، انتخابی استراتژیک است؟

همانطور که در این راهنمای جامع مشاهده شد، شرکت ارتعاش گستر پیمان تنها یک تولیدکننده قطعه نیست، بلکه ارائه‌دهنده راه‌حل‌های مهندسی پیچیده برای مدیریت انرژی، حرکت و ارتعاش در شریان‌های حیاتی صنعت است.

برای کاربران و متخصصان فعال در صنعت، انتخاب محصولات این شرکت چندین مزیت کلیدی به همراه دارد:

1. جامعیت محصول: از لرزه‌گیر لاستیکی ساده برای یک پمپ آب در تاسیسات ساختمانی گرفته تا اکسپنشن جوینت‌های پیچیده مهاردار در یک نیروگاه یا اتصالات پارچه‌ای نسوز در یک کارخانه سیمان، ارتعاش گستر پیمان تمام نیازهای مربوط به اتصالات انعطاف‌پذیر را پوشش می‌دهد.
2. تضمین کیفیت: تمرکز این شرکت بر طراحی و تولید مطابق با استانداردهای بین‌المللی (EJMA, ASME, FSA, ESA) به معنای قابلیت اطمینان بالا، طول عمر بیشتر تجهیزات و کاهش چشمگیر هزینه‌های ناشی از توقف تولید (Downtime) است.
3. مهندسی و سفارشی‌سازی: توانایی مهندسی معکوس و طراحی سفارشی محصولات بر اساس نیازهای خاص هر پروژه (دما، فشار، نوع سیال و میزان حرکت)، این شرکت را به یک شریک مهندسی قابل اعتماد تبدیل کرده است.

در پروژه‌های صنعتی، شرکت ارتعاش گستر پیمان با سبد محصولات گسترده و تخصصی خود، به عنوان یک انتخاب هوشمندانه و استراتژیک برای تضمین پایداری و ایمنی خطوط لوله و تجهیزات در سراسر صنایع ایران می‌درخشد.
